THALETEC QuickShim – Unterfüttern mit System
THALETEC QuickShim ermöglicht das Ausgleichen von Flanschunebenheiten und Flanschverzügen schnell, einfach und sicher.
Fertigungsbedingt können die Flansche emaillierter Bauteile Verformungen aufweisen, die sich aufgrund des Brennprozesses ergeben. Entsprechende zulässige Toleranzen sind in DIN 28005, 28006 und 28007 vorgegeben.
Je nach Durchmesser des Flansches und je nach Apparatetyp können Ebenheitsabweichungen von bis zu 7 mm je Flansch zulässig sein.
Diese Unebenheiten müssen ausgeglichen werden, um die Dichtheit des Behälterflansches beim Drücken bis zu 10 bar und mehr sicherstellen zu können. Das Ausgleichen von Flanschverzügen wurde bisher oft durch Unterfüttern der Flanschdichtungen mit keilförmig zugeschnittenen und genau eingepassten Einlagen ausgeführt. Die angepassten Einlagen werden dabei in die Hülle der Flanschdichtung eingeschoben.
Es ist nachvollziehbar, dass diese Art von Arbeit nur durch sehr erfahrene Mitarbeiter und mit hohem Zeitaufwand zu bewerkstelligen ist.
Um den Vorgang des Unterfütterns von Flanschdichtungen zum Ausgleichen von fertigungsbedingten Flanschverzügen deutlich zu beschleunigen, bietet THALETEC ein Unterfütterungsmaterial auf Kunstharzbasis zum Ausspritzen sowie die dazu erforderlichen Flachdichtungen an.
THALETEC QuickShim Unterfütterungssystem
Das Unterfütterungsmaterial QuickShim (Flyer K105) ist ein 2-Komponenten-kunstharzbasiertes System, welches eine gute Verarbeitbarkeit bei verschiedenen Umgebungsbedingungen, eine ausreichend lange Verarbeitungszeit und eine optimale Temperaturbeständigkeit sowie Dauerhaltbarkeit aufweist.

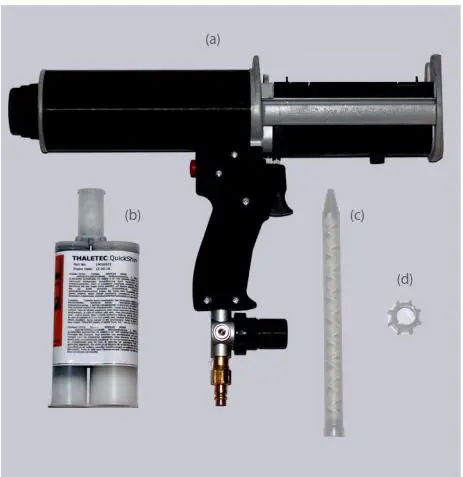

Mit Hilfe einer Druckluftbetriebenen Kartuschenpistole wird das in einer Doppelkartusche gelieferte THALETEC QuickShim in die Dichtungshülle eingespritzt.
Das Mischrohr an der Doppelkartusche sorgt für das homogene Vermischen der beiden Komponenten. Das Mischrohr ist mit einer Überwurfmutter ausgestattet, so dass eine einmal angebrochene Kartusche wieder einfach verschlossen werden kann – ohne beim Abschrauben des Mischrohrs die beiden Komponenten im Anschlusskopf zu vermischen und ihn damit zu verstopfen.
Die Vorgehensweise zeigen wir auch im Video 1
THALETEC Flachdichtungen zum Unterfüttern
THALETEC Flachdichtungen ab einschließlich DN 300 werden mit einer zusätzlichen Schutzhülle ausgeführt.

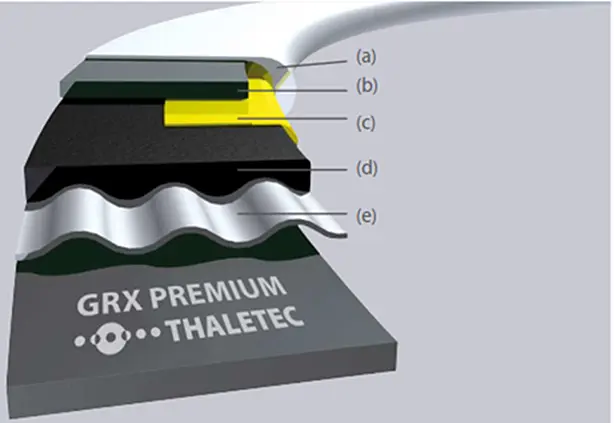

Die Schutzhülle aus PTFE Folie sorgt dafür, dass der später in die Dichtungshülle eingebrachte, pastenförmige Unterfütterungswerkstoff THALETEC QuickShim nach dem Aushärten die eigentliche Dichtungshülle nicht beschädigen kann. Flachdichtungen, die für die Verwendung mit QuickShim geeignet sind und eine Schutzfolie (Position „c“ in Abbildung 13), finden Sie in den Flyern K025 (AGR Premium), K099 (GRX Premium) sowie als elektrisch ableitfähige Variante im Flyer K100.
