Welle-Nabe-Verbindung zertifiziert dicht!

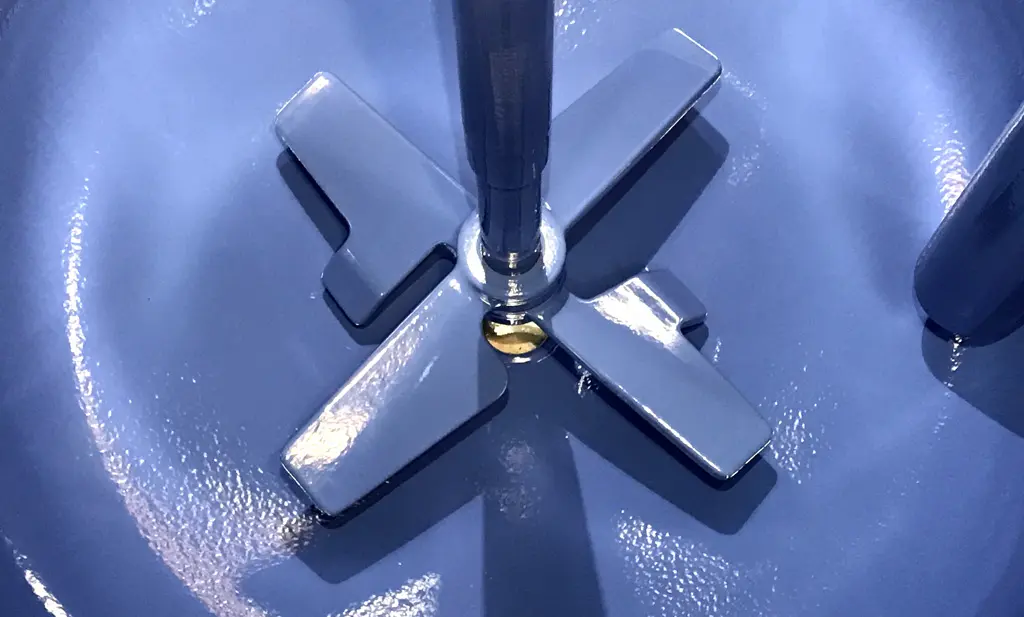

Seit 2008 bietet THALETEC neben der bewährten Multiflex-Technik zum Verbinden von Rührern und Rührwellen auch die CryoTec-Technik an. Bei der CryoTec-Technik erfolgt die Verbindung zwischen den Rührorganen und der Rührwelle mit Hilfe einer Schrumpfverbindung: Rührer und Rührwelle verfügen dazu über hoch präzise bearbeitete zylindrische Passflächen.
Um den Rührer zu montieren, wird die Welle mit Hilfe von flüssigem Stickstoff abgekühlt. Dadurch reduziert sich der Durchmesser der Passfläche auf der Rührwelle um wenige zehntel Millimeter. Das reicht, um den Rührer auf die Welle aufschieben zu können. Nach dem Ausgleich der Temperatur von Rührwelle und Rührer sitzt der Rührer fest auf der Rührwelle er ist „aufgeschrumpft“. Die Verbindung ist so ausgelegt, dass das bis zu 8 fache Motordrehmoment sicher übertragen werden kann.
Nachweislich dicht!
Das THALETEC CryoTec System ist voll kompatibel zu vergleichbaren Verbindungssystemen anderer Hersteller.
Aufgrund eines Kundenwunsches wurde nun im Rahmen eines Versuchs nachgewiesen, dass das Welle Nabe Verbindungssystem CryoTec gas und flüssigkeitsdicht ist.

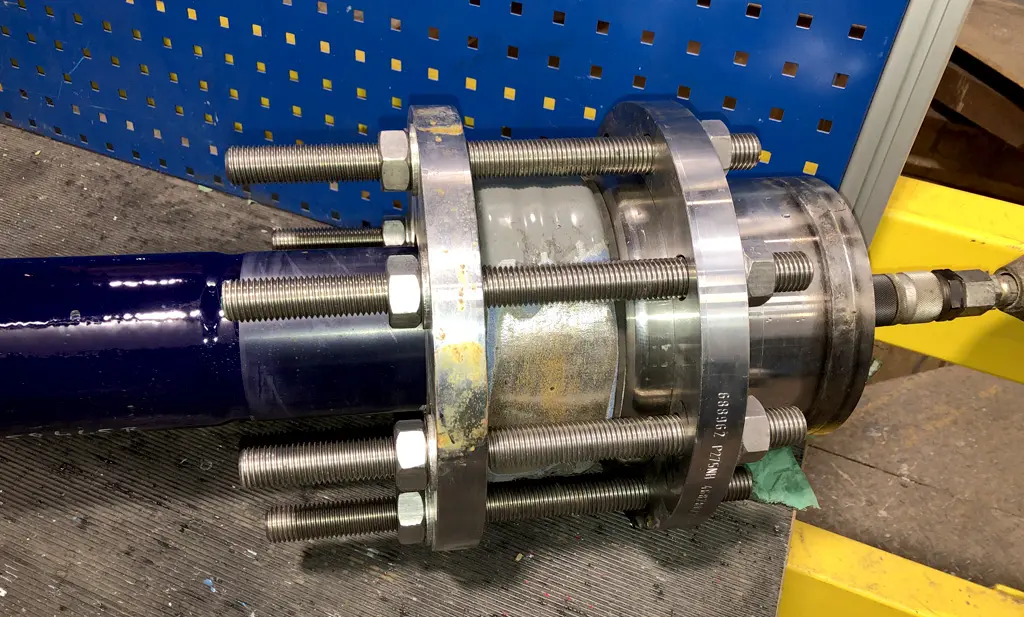

Dazu wurde ein Versuchsaufbau hergestellt: Eine Rührernabe wurde auf Rührwelle aufgeschrumpft. Dann wurde die Verbindung einseitig verschlossen und mit Druck beaufschlagt.
Der Druckabfall und das Austreten von Leckagen wurden beobachtet. Dieser Versuchsaufbau wurde bewusst gewählt, obwohl es im realen Betrieb emaillierter CryoTec Rührer zu keinem Druckunterschied zwischen den beiden Seiten der Rührernabe kommen kann.
Es konnte mit Hilfe dieses Versuchs nachgewiesen werden, dass die Verbindung selbst bei einseitig aufgebrachtem Druck von mindestens 7 bar dicht (flüssigkeitsdicht UND gasdicht) ist.
Das Versuchsergebnis wurde darüber hinaus durch eine benannte Stelle, die „Prüf und Zertifizierungsstelle der DEKRA (Bescheinigung Nr.: 26864-1890817839-30400-421420) dokumentiert.
Schlussfolgerungen
THALETEC CryoTec Welle/Nabe-Verbindungen für das Verbinden von Rührwellen und Rührorganen sind dicht. Medien dringen nicht durch die Verbindung. Dabei sind CryoTec-Verbindungen zudem voll kompatibel zu anderen emaillierten zylindrischen Welle-Nabe Verbindungen anderer Hersteller, so dass THALETEC CryoTec-Rührer problemlos für einen Austausch vorhandener Rührer anderer Hersteller eingesetzt werden können.
