Besserer Wärmeübergang mit AgiJet Strömungsdüsen

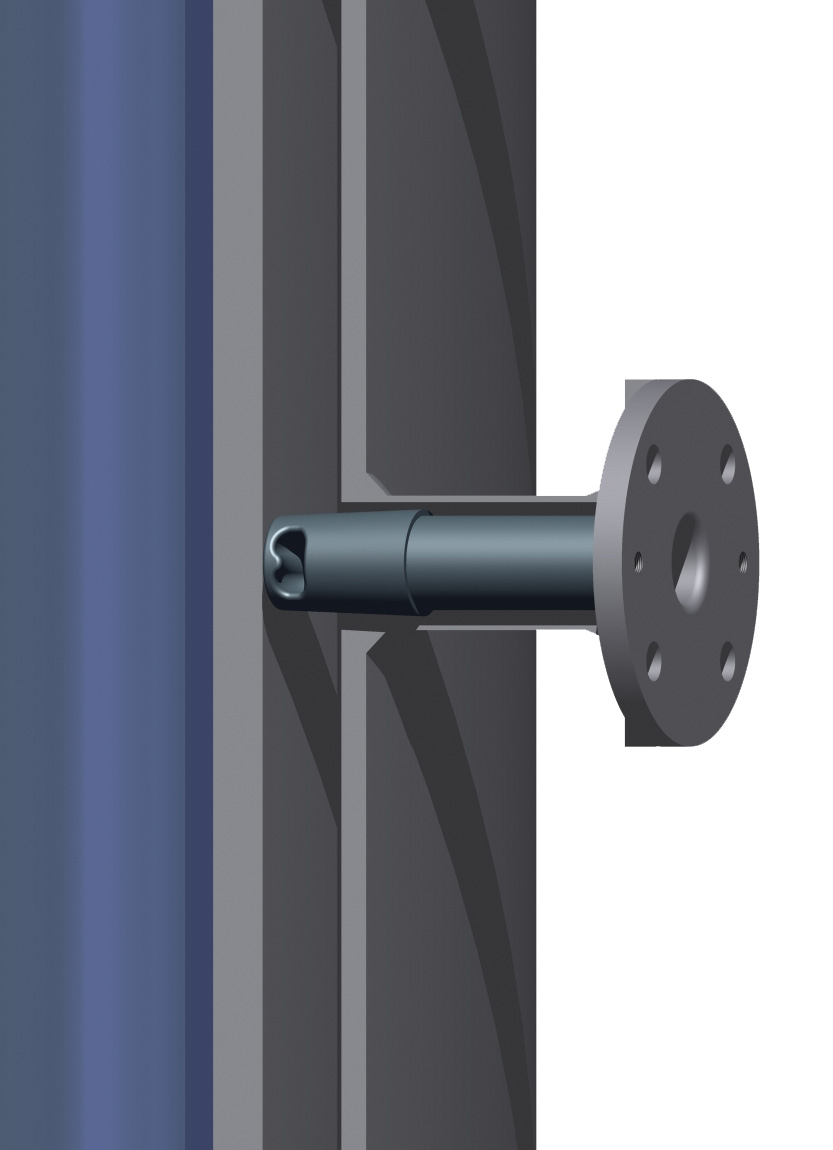

Strömungsdüsen werden in die Einleitstutzen des Doppelmantels emaillierter Apparate eingebaut. Sie sorgen beim Heizen und / oder Kühlen des Behälters mit Flüssigkeiten (z. B. Wärmeträgeröl, Wasser oder Sole) für ein optimales Strömungsbild (Spiralströmung) im Mantelraum. Mit einer mittleren Geschwindigkeit von ca. 1 m / s sorgen Strömungsdüsen für einen guten mantelseitigen Wärmeübergang (Abbildung 1).
Dieser ergibt sich durch eine Austrittsgeschwindigkeit des Wärmeträgermediums von bis zu 12 m / sek und einer Beschleunigung der Strömung im Mantelraum um das bis zu 4 fache gegenüber einer normalen Rohrströmung. Der Düsenmund der AgiJet-Strömungsdüse wurde mit Hilfe einer Reihe von Versuchen optimiert und weist auch bei Dauerbetrieb einen geringen Verschleiß und eine niedrige Anfälligkeit für Kavitation auf (Abbildung 2).
Die AgiJet 50 Strömungsdüsen von THALETEC sind strömungstechnisch optimiert, sorgen für eine optimale Spiralströmung im Mantelraum und schützen zugleich den emaillierten Behälter vor thermisch bedingten Schäden.
AgiJet Strömungsdüsen sind in der Nennweite DN 50 für emaillierte Apparate bis 25.000 Nennvolumen standardisiert und sind unter anderem für Mantelstutzen nach DIN 28151 geeignet. Sonderausführungen sind ebenso jederzeit möglich. Daher sind die AgitJet Strömungsdüsen auch für Apparate anderer Hersteller einsetzbar.
Weitere technische Einzelheiten zu den THALETEC AgiJet Strömungsdüsen finden Sie in dem Flyer K062.
Ein Video, welches den Aufbau der AgiJet flex Strömungsdüse zeigt, können Sie hier auf Youtube ansehen.
Neue Ausführung vor Ort anpassbar
Es hat sich gezeigt, dass es hilfreich ist, wenn die Länge der Strömungsdüsen an die Einbausituation einfach und schnell angepasst werden kann, um den unterschiedlichen Einbausituationen gerecht zu werden.
Daher hat THALETEC nun eine neue Ausführung der Strömungsdüsen mit der Bezeichnung „AgiJet flex“ mit ins Programm aufgenommen (Abbildung 3).
Bei dieser Version ist der Düsenkopf über ein Gewinde mit dem Anschlussflansch verbunden.
Das Gewinde erlaubt es, die Länge der Strömungsdüse im Bereich von etwa 25 mm einzustellen und damit an die Länge des Mantelstutzens vor Ort einfach anzupassen.
Darüber hinaus ist es wegen des Gewindes möglich, die Strömungsrichtung des Wärmeträgermediums durch geeignetes Positionieren der Düsenöffnung zu beeinflussen.
So hat sich gezeigt, dass bei Reaktoren, die mit Teilfüllung arbeiten, die Strömungsdüse besser in einem Winkel nach unten ausgerichtet werden sollte, um die Mantelraumströmung besonders im unteren Bereich des Behälters zu beschleunigen.
Wenn auch Sie das Heizen und Kühlen in Ihren emaillierten Apparaten beschleunigen wollen, setzen Sie sich bitte mit THALETEC in Verbindung. Wir unterbreiten gerne ein Angebot für die optimalen Strömungsdüsen – auch im Austausch mit Strömungsdüsen anderer Hersteller.
