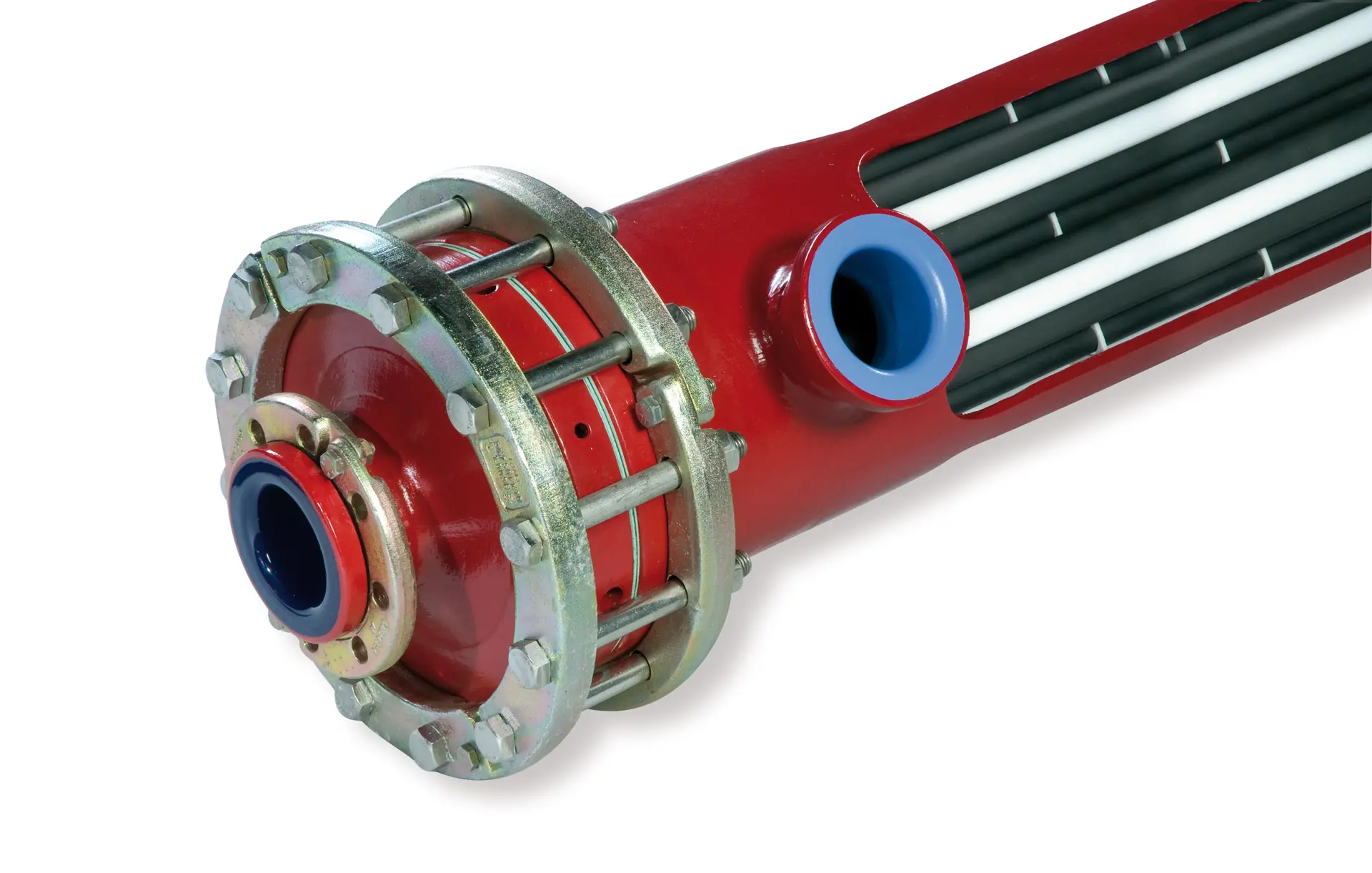

Aus dieser Vereinigung entsteht ein völlig neues Produkt mit außergewöhnlichen Eigenschaften. Je nach Anwendungsfall erfolgt die Konstruktion mit einseitig bzw. zweiseitig emaillierten Rohrböden, welche ebenfalls in den Bohrungen emailliert sind  (Abbildung 2 und Abbildung 3). Das hat den Vorteil, dass sich die Anzahl der Rohr Rohrbodenverbindungen halbiert.

Im Gegensatz zum dichtungsfreien Konzept des emaillierten U-Rohrwärmetauschers wird die Abdichtung der Rohre je Rohrende über 2 hochbeständige O-Ringe aus FDA-zugelassenem (Option) Perfluor-Elastomer realisiert. Die Rohrenden sind im Bereich der Rohrböden mechanisch hoch genau bearbeitet und mit Nuten zur Aufnahme der O-Ringe versehen.

Aufgrund der Rohrabmessung Ø28x5 mit im Vergleich zu Wettbewerbslösungen deutlich größerer Wandstärke, bestehen beste Reinigungsmöglichkeiten bei Produktstrom im Innenrohr. Weiterhin entstehen durch den relativ großen Rohrinnenquerschnitt nur geringe Druckverluste.

Die Rohre werden völlig spannungsfrei in den emaillierten Rohrboden bzw. die Rohrböden eingesetzt. Durch diese Verbindung sind mechanische Beanspruchungen und Verspannungen der SIC Rohre komplett ausgeschlossen. Thermische Systemverspannungen werden durch das Dichtungskonzept nicht auf die Rohre übertragen.

Bei Einsatzgrenzen von -1/16 bar und Temperaturen bis 200 °C sind derzeit Wärmeaustauschflächen von bis zu 25 m² bei einer Nennweite DN 500 möglich. Der Körper ist in der technisch bekannten Art emailliert und kann zur weiteren Leistungssteigerung auf Wunsch auch mit Außenmantel geliefert werden. Die erreichbaren Wärmedurchgangszahl k liegt bei 350 bis 1400 W/m²K.

Einsatzgebiete sind Verdampfer, Kondensatoren und der Wärmeaustausch flüssig/flüssig. Von besonderem Vorteil ist die wahlweise innen / außen oder beidseitige Korrosionsbeanspruchung.

Neben der häufig eingesetzten 2 Rohrbodenausführung, werden auch Wärmetauscher mit nur einem emaillierten Rohrboden gefertigt. Das hat den Vorteil, dass sich die Anzahl der Rohr-/Rohrbodenverbindungen im Vergleich zu der Ausführung mit zwei Rohrböden halbiert.

In Anlagen wo es auf regelmäßige Inspektion ankommt und die Möglichkeit der Reinigung eine große Rolle spielt, werden Wärmetauscher zudem mit stirnseitigen Revisionsöffnungen ausgestattet.

Um Ihnen die Spezifikation und Anfrage emaillierter Wärmetauscher mit SIC-Rohren so einfach wie möglich zu machen, können Sie hier ein Spezifikationsblatt herunterladen, mit dem Sie Ihre Anwendung vollständig beschreiben können. Senden Sie uns das ausgefüllte Blatt einfach zu, und wir unterbreiten Ihnen gerne ein Angebot.
