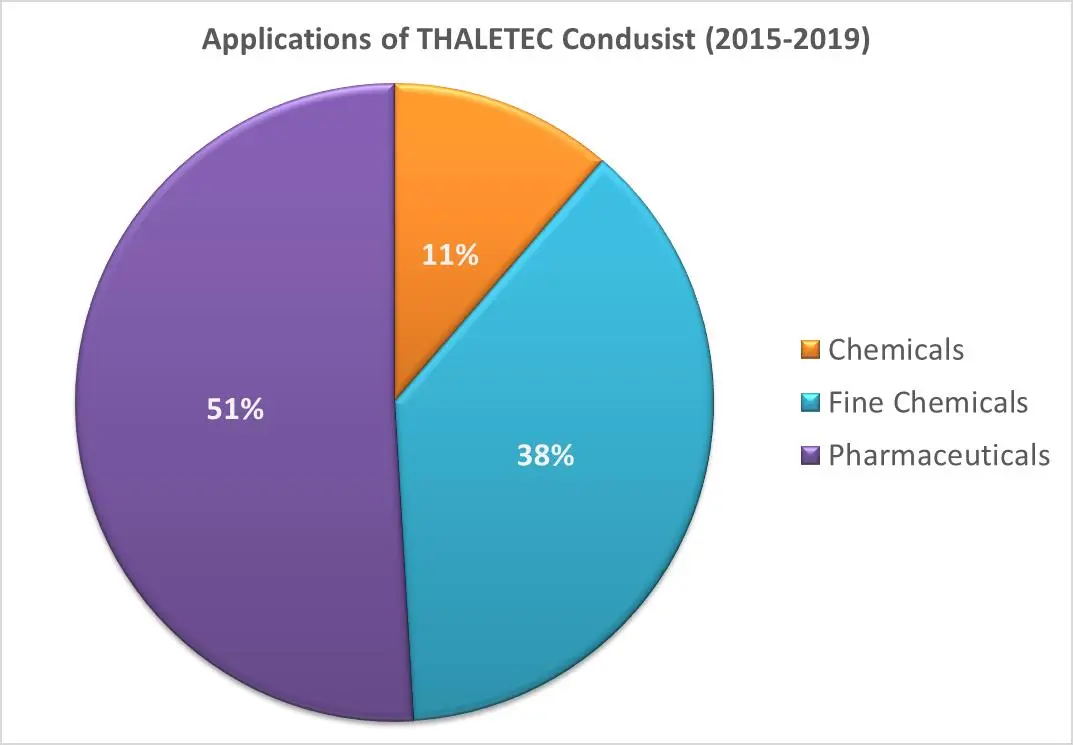

In der THALE mail 72, Ausgabe Mai 2015, stellten wir zum ersten Mal das neue elektrisch ableitfähige technische Email „THALETEC CONDUSIST“ vor. Nun können wir einen beeindruckenden Erfolg vermelden: Über700 Apparate, Reaktoren, Tanks, Rührwellen, Rührorgane und sonstige Bauteile wurden seit der Markteinführung ableitfähig mit THALETEC CONDUSIST emailliert und ausgeliefert!

Der Auslaugungstest nach DIN ISO 719 beschreibt eine Vorgehensweise, um die aus dem Email in Lösung gehenden Stoffe bei Beanspruchung durch kochendes Wasser zu ermitteln. Bei dem Versuch wird Glasgrieß bei 98°C über 60 Minuten ausgelaugt. Anschließend werden die in Lösung gegangenen Elemente ermittelt.

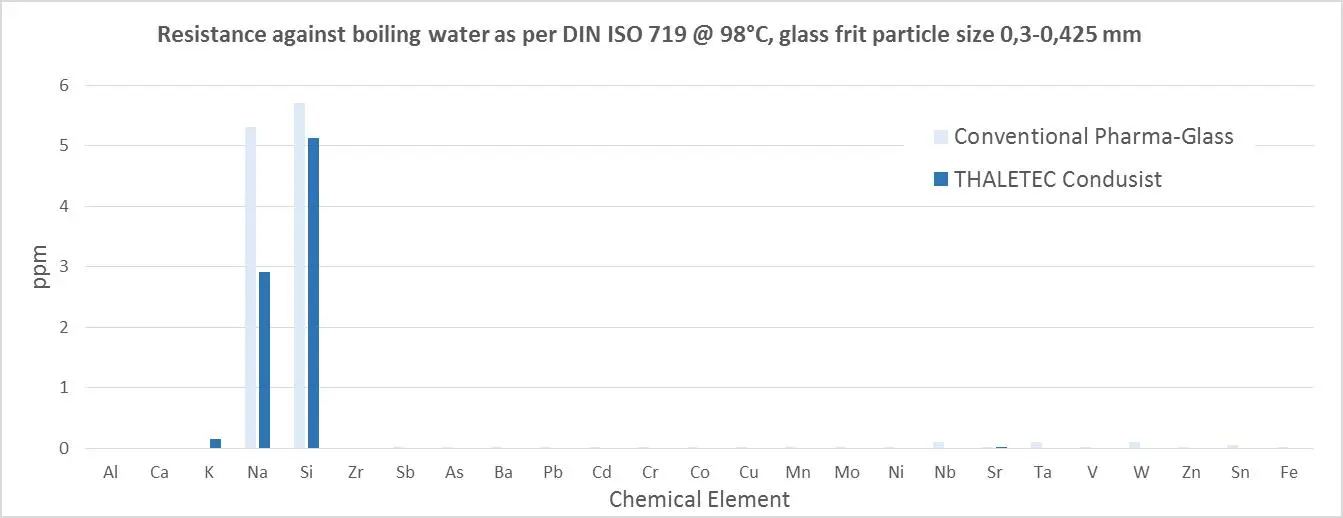

Abbildung 3 zeigt das Ergebnis eines Auslaugungstests gemäß DIN ISO 719 für THALTEC CONDUSIST sowie für ein herkömmliches „Pharma Email“, welches auf dem technischen Stand von 2001 ist.

Deutlich zu erkennen ist, dass, wie bei allen Emails, besonders die Elemente Natrium und Silizium ausgelaugt werden. Da Natrium und Silizium auch die Hauptbestandteile aller Technischer Emails sind, ist dies auch nicht weiter verwunderlich. Weiterhin ist erkennbar, dass THALETEC CONDUSIST aufgrund seiner guten chemischen Beständigkeit für diese Elemente niedrigere Auslaugungswerte zeigt als ein herkömmliches Pharma Email. Im Vergleich zu herkömmlichen Pharma Emails zeigt CONDUSIST nur bei Kalium wahrnehmbare Auslaugungseffekte, während ein herkömmliches Pharma Email auch bei Niob, Tantal, Wolfram, Strontium und Zinn Auslaugungseffekte aufweist.

Besonders hervorzuheben ist, dass der Netzwerkbildner, der für das Erzielen einer elektrischen Ableitfähigkeit in THALETEC CONDUSIST enthalten ist, nicht ausgelaugt wird.

Selbstverständlich ist das Email bzw. die Emaillierung ausschlaggebend für einen optimierten Appa-rat, wenn es darum geht, Schäden durch elektrostatische Entladungen zu vermeiden und die Be-triebssicherheit zu erhöhen. Allerdings ist die Emaillierung nicht alles: Auch das am emaillierten Ap-parat verbaute Zubehör muss für die Anwendung in Prozessen mit Elektrostatik geeignet sein.

THALETEC bietet daher ein umfassendes Programm an Zubehör rund um den emaillierten Apparat an, so dass dieser in jeder Hinsicht für Prozesse mit dem Risiko elektrostatischer Aufladungen geeignet ist. Dazu zählen zum Beispiel:

• Elektrisch leitfähige Flanschdichtungen THALETEC CONDUSEAL
• Elektrisch leitfähige Einleitrohre
• Elektrisch leitfähige Reinigungsdüsen für die CIP Reinigung
• Bodenauslaufventile mit elektrisch leitfähigem Wellbalg und Ventilsitzen
• Schnellverschlussdeckel mit elektrisch leitfähigen Formsitz

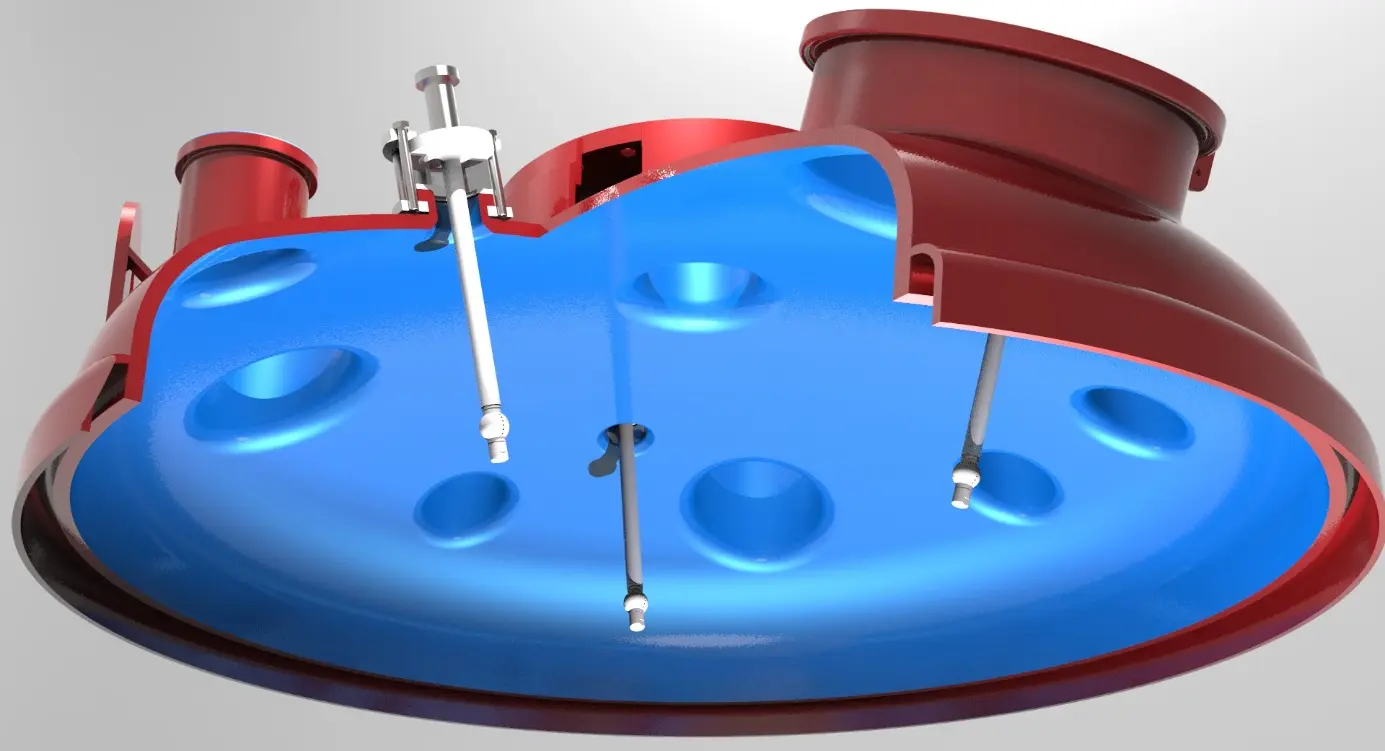

Die Reinigung emaillierter Apparate erfolgt häufig mit CIP Systemen, also mit rotierenden oder stati¬schen Sprühkugeln, durch die ein Reinigungsmedium im Behälter verteilt wird, mit hohem Impuls im Behälter verteilt wird und Rückstände löst und wegspült. THALETEC bietet mit den Systemen „RotoCIPPY“ und „StatiCIPPY“ (gemäß Flyer K082) zwei Sprühsysteme an, die speziell für die Anforderungen emaillierter Apparate entwickelt wurden. Erfolgt das Reinigen mit nichtleitenden Lösungsmitteln, sollten die Reinigungsdüsen aus elektrisch leitfähigen Werkstoffen gefertigt sein. Daher bietet THALETEC die beiden Sprühsysteme auch in einer leitfähigen Version mit FDA Zeugnis und ADCF Zertifikat an.

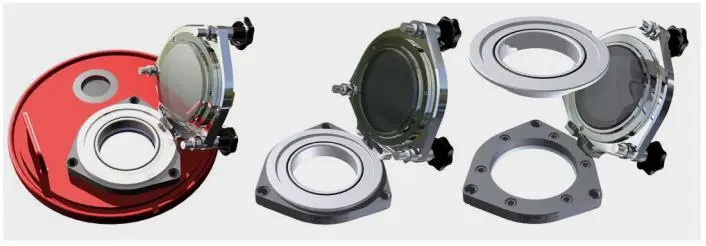

Der Mannlochdeckel THALETEC QUICKPORT gemäß Flyer K022 ist ein Mannlochdeckelsystem, auf dem zusätzlich zu einem dichtungslos eingeschmolzenen Schauglas ein Schnellöffnungsdeckel der Nennweite DN 150 montiert ist. Der Schnellöffnungsdeckel ist nach den neuesten Erkenntnissen und der systematischen Auswertung von Erfahrungen von Kunden mit Schnellöffnungsdeckeln an emaillierten Apparaten entwickelt worden und eliminiert alle bekannten Nachteile. Der Schnellverschlussdeckel ist vollständig aus Edelstahl gefertigt und besitzt ein Schauglas aus hochwertigem Borosilikatglas mit einem Einblick von vollen 150 mm. Ein Dichtungssitz aus einem hochwertigen, elektrisch leitfähigen und GMP gerechten PTFE Compound dient als Dichtelement und gleichzeitig als Einfüllschürze und Tropfschutz. Optionen, wie ein Anschlussadapter, eine Verschlussschraube, die gleichzeitig als Schlüssel gegen das unbefugte Öffnen des Schnellverschlussdeckels dient und ein Rastbolzen, der das unbeabsichtigte Zufallen des Schnellverschlussdeckels verhindert, ergänzen diesen innovativen Deckel. Das zweite Schauglas auf dem Mannlochdeckel kann für eine Leuchte verwendet werden, wodurch die sonst als Beleuchtungsstutzen genutzte Behälteröffnung als Prozessanschluss zur Verfügung steht.

Hin und wieder wird von Herstellern emaillierter Apparate und Bauteile der Eindruck erweckt, dass bei Verwendung leitfähiger Emaillierungen sowie leitfähiger Einbauteile den Anforderungen des Explosionsschutzes ausreichend genüge getan wurde. Dem ist nicht so! Völlig unabhängig von den ergriffenen Maßnahmen ist es im Falle der Gefahr des Entstehens zündfähiger Atmosphären im Apparat grundsätzlich erforderlich, das Zündpotenzial zu vermeiden. Dies kann durch Inertisierung des Gasraumes des Apparates erfolgen.

Beratung gewünscht? Sprechen Sie uns an!

Dieser Beitrag beschreibt im Wesentlichen alle sinnvollen und zweckmäßigen technischen Lösungen, elektrische Leitfähigkeit im emaillierten Apparat herzustellen und zu gewährleisten. Sprechen Sie unsere Experten an, falls noch Fragen offen sind. Wenden Sie sich einfach an den für Sie zuständigen Gebietsleiter, wenn Sie weitere Beratung zum Thema Elektrostatik benötigen. Oder senden Sie eine kurze E-Mail an process@thaletec.com. Wir melden uns dann umgehend.

Maßnahmen bei Elektrostatik kennenlernen

Lernen Sie in einem unserer Workshops (siehe Flyer K101) mehr über die Entstehung, das Ableiten und das sichere Handling von Elektrostatik in emaillierten Apparaten. Wir zeigen Ihnen, wie Sie mit präventiven Maßnahmen Beschädigungen und Ausfälle Ihrer Apparate vermeiden können.
