Mixer Settler sind kontinuierlich betriebene Apparate für die Flüssig Flüssig Trennung. Sie bestehen aus einer kontinuierlich betriebenen Misch und einer Absetzzone. Beide Zonen sind mit einem Wehr getrennt, um eine Rückvermischung zu vermeiden.
Der Mischvorgang und der Absetzvorgang können weitestgehend unabhängig voneinander definiert und optimiert werden. Der Mischprozess und der dafür erforderliche Rührer, die Rührerdrehzahl sowie die Sensorik zur Prozessüberwachung werden dabei gemäß der verfahrenstechnischen Randbedingungen und der Mischaufgabe gewählt.
Der Absetzvorgang im Settler Bereich erfordert hingegen eine gewisse Verweildauer des Mediums, welche im Wesentlichen durch das Volumen des Settler Bereichs beeinflusst werden kann.
THALETEC entwickelt und fertigt Mixer Settler im Produktionsmaßstab für hoch korrosive Anwendungen in technisch emailliertem Stahl. Üblicherweise erfolgt die Emaillierung mit elektrisch ableitfähigem Email Condusist (Flyer K098), um das Risiko elektrischer Entladungen bei in der Regel polaren Medien zu verhindern.

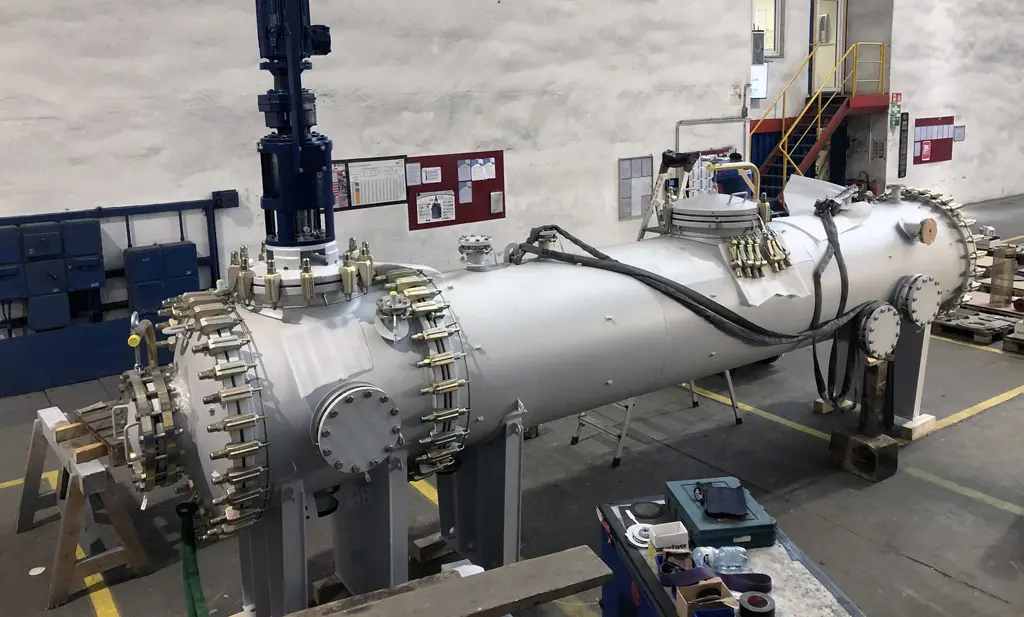

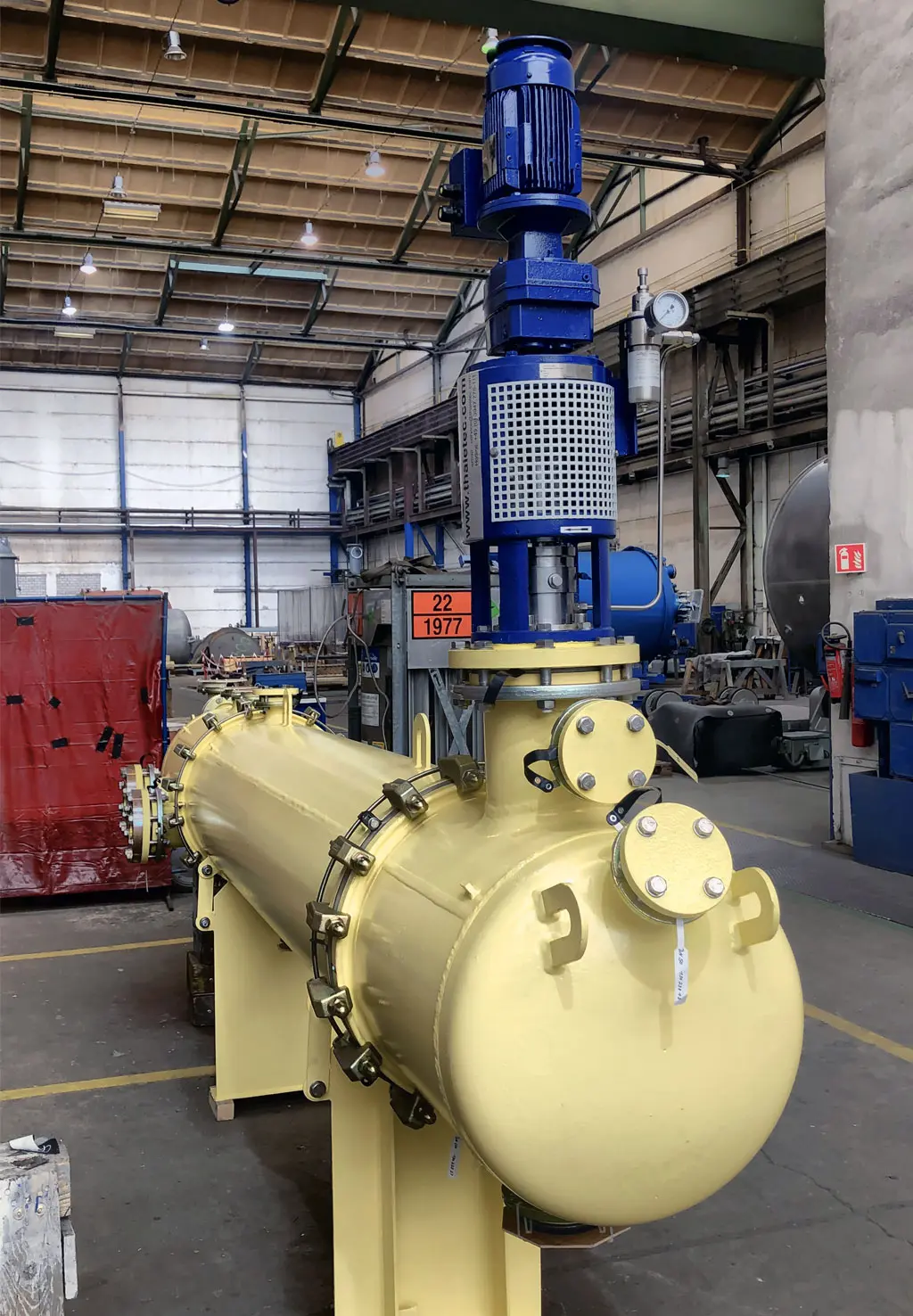

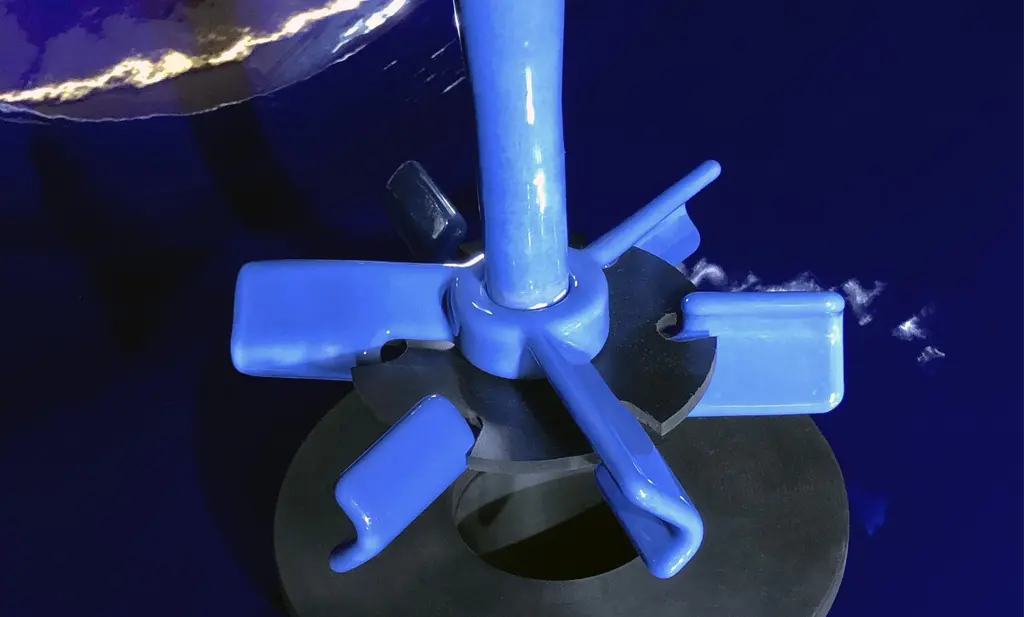

Für einen Kunden in der Schweiz wurde ein Mixer Settler mit 600 mm Durchmesser gefertigt. Als Rührsystem wurde hier eine 3D gedruckte und emaillierte THALETEC SGT Turbine (Flyer K084) verwendet. Die SGT Turbine beruht dabei auf einem Design, welches in der Fachliteratur als „Smith Turbine“ bekannt ist. Dieser Rührer besitzt einen hohen Leistungseintrag und Scherwirkung, was das Vermischen schwer mischbarer Flüssigkeiten deutlich verbessert.
Die SGT Turbine mit einem Durchmesser von nur 230 mm wurde mit einer lösbaren Welle Nabe Verbindung nach dem CryoTec Prinzip realisiert. Dabei kommt eine zylindrische Presspassung zum Einsatz, die einen sicheren Sitz des Rührers auf der Rührwelle gewährleistet.
Alle medienberührten Bauteile sind zudem elektrisch ableitfähig. Alle Flansche uns Stutzen wurden daher mit den ableitfähigen THALETEC ConduSeal Flanschdichtungen (Flyer K100) abgedichtet und die Dichtungen entsprechend geerdet.

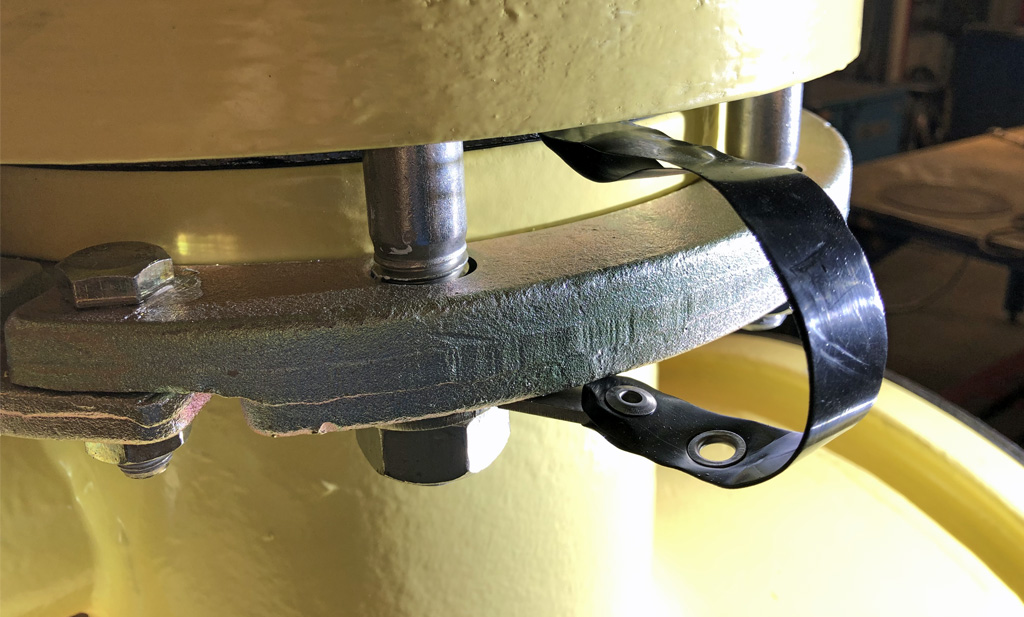

Erdung der THALETEC ConduSeal Flanschdichtungen
Die von THALETEC entwickelten Mixer Settler werden entsprechend den Anforderungen und Wünschen unserer Kunden gebaut. Daher sind das Design, die Anzahl und Lage der Stutzen, die Größenverhältnisse sowie die zum Einsatz kommende Rührtechnik immer individuell festgelegt. Sprechen Sie uns an, wenn Sie chemisch hoch beständig emaillierte Mixer Settler benötigen wir beraten Sie gerne. Kontakt: process@thaletec.com.
